در زیرساخت‌های مجازی‌سازی، عملکرد ماشین‌های مجازی تا حد زیادی به سرعت و پایداری دسترسی آن‌ها به Storage وابسته است. زمانی که چندین ماشین مجازی به‌صورت هم‌زمان درخواست‌های خواندن و نوشتن داده را ارسال می‌کنند، افزایش تأخیر در عملیات ورودی/خروجی (I/O) می‌تواند عملکرد برنامه‌های کاربردی و سرویس‌های سازمانی را تحت تأثیر قرار دهد. به همین دلیل، انتخاب معماری مناسب Storage یکی از تصمیم‌های مهم در طراحی زیرساخت مجازی‌سازی است.
در این میان، SAN با فراهم‌کردن دسترسی به داده‌ها در سطح بلوک (Block-Level)، می‌تواند عملکردی کم‌تأخیر و قابل پیش‌بینی برای Workloadهای سنگین و محیط‌های مجازی‌سازی پرتراکم فراهم کند. برای درک بهتر این مزیت، ابتدا تفاوت فنی SAN و NAS را بررسی می‌کنیم، سپس به مزایا و معایب هر معماری و نقش Open-E JovianDSS در پیاده‌سازی SAN می‌پردازیم.
بخش اول | شناخت تفاوت SAN و NAS
هر معماری چگونه منابع Storage را در اختیار Hypervisor قرار می‌دهد؟

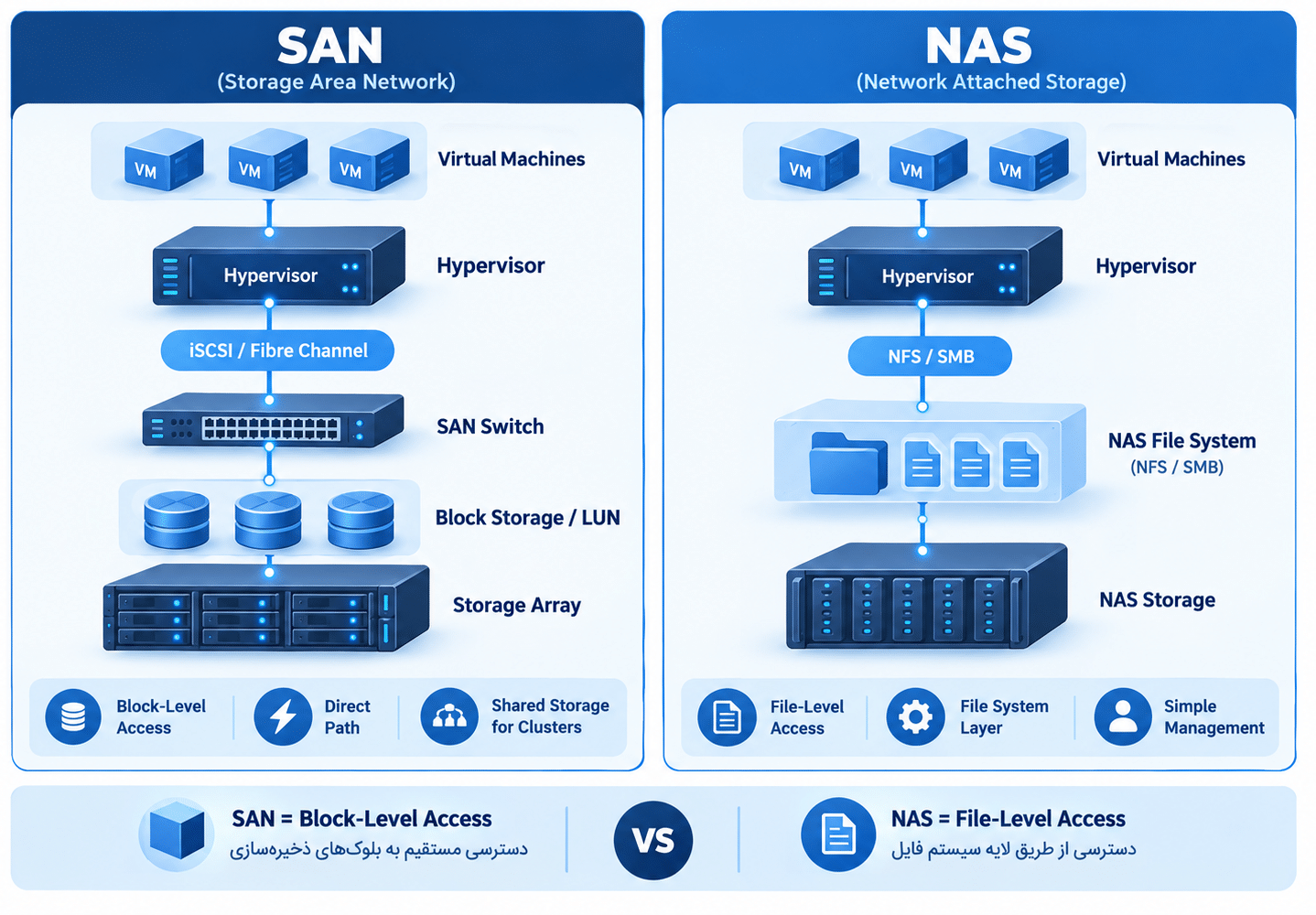

- تفاوت NAS و SAN در دسترسی Hypervisor به Storage
تفاوت NAS و SAN در دسترسی Hypervisor به Storage
تفاوت اصلی NAS و SAN در نحوه ارائه منابع Storage به Hypervisor است. در معماری NAS، داده‌ها از طریق یک فایل‌سیستم اشتراکی و در سطح فایل (File-Level) در دسترس قرار می‌گیرند؛ درحالی‌که SAN منابع ذخیره‌سازی را در سطح بلوک (Block-Level) ارائه می‌دهد.
این تفاوت بر نحوه مدیریت فایل‌سیستم و پردازش درخواست‌های I/O تأثیر می‌گذارد و می‌تواند پیامدهای متفاوتی برای عملکرد زیرساخت مجازی‌سازی داشته باشد.
جدول زیر مهم‌ترین تفاوت‌های فنی این دو معماری را نشان می‌دهد.
| ویژگی / معیار | NAS (File-Level Storage) | SAN (Block-Level Storage) |
|---|---|---|
| پروتکل‌های رایج | NFS ،SMB/CIFS | iSCSI ،Fibre Channel |
| نحوه دسترسی به داده | دسترسی در سطح فایل از طریق فایل‌سیستم اشتراکی تحت شبکه | دسترسی در سطح بلوک به منابع Storage |
| مدیریت فایل‌سیستم | فایل‌سیستم اشتراکی توسط سیستم Storage مدیریت می‌شود. | مدیریت فایل‌سیستم یا ساختار ذخیره‌سازی بر عهده Host یا پلتفرم مجازی‌سازی است؛ برای مثال VMFS در VMware، یا NTFS/ReFS با دسترسی کلاستری CSV در Hyper-V. |
| نحوه ارائه منابع | اشتراک‌های فایل تحت شبکه | دستگاه‌های Block-Level مانند LUN |
برای درک تأثیر این تفاوت‌ها بر محیط‌های مجازی‌سازی، ابتدا عملکرد NAS را بررسی می‌کنیم و سپس به مزیت‌هایی می‌پردازیم که معماری SAN برای زیرساخت‌های سازمانی فراهم می‌کند.
بخش دوم | بررسی مزایا و محدودیت‌ها
مزایا و محدودیت‌های هر معماری و شرایط استفاده از آن‌ها در محیط مجازی‌سازی را بررسی می‌کنیم.
- مجازی‌سازی با NAS؛ مزایا و معایب
- مجازی‌سازی با SAN؛ مزایا و معایب
مجازی‌سازی با NAS؛ مزایا و معایب
در معماری NAS، منابع Storage بسته به قابلیت‌های پلتفرم مجازی‌سازی، از طریق پروتکل‌هایی مانند NFS یا SMB در قالب یک فایل‌سیستم اشتراکی تحت شبکه در اختیار Hypervisor قرار می‌گیرند. این روش به‌دلیل سادگی راه‌اندازی و مدیریت منابع ذخیره‌سازی، برای بسیاری از محیط‌های مجازی‌سازی مناسب است.
استفاده از NAS صرفاً به Workloadهای سبک محدود نمی‌شود. بسیاری از محیط‌های عملیاتی (Production) نیز می‌توانند با پیکربندی صحیح NAS عملکرد مناسبی داشته باشند. برای مثال، Open-E JovianDSS امکان ارائه منابع Storage در سطح فایل را بر بستری مبتنی بر Linux و ZFS فراهم می‌کند. این محیط‌ها می‌توانند از قابلیت‌هایی مانند یکپارچگی داده‌ها (Data Integrity)، بهینه‌سازی فضای Storage و دسترس‌پذیری بالا (High Availability) در پیکربندی‌های پشتیبانی‌شده بهره‌مند شوند.
نمونه عملی این قابلیت، راهکار یکپارچه‌سازی Open-E JovianDSS با Proxmox VE از طریق NFS است که امکان استفاده از Storage اشتراکی را بدون پیچیدگی‌های مدیریت مستقیم منابع Block-Level فراهم می‌کند.
مزایا (Pros)
- مدیریت ساده: راه‌اندازی، Mount و مدیریت آسان منابع Storage، همراه با امکان مدیریت فایل‌ها و اشتراک‌های شبکه.
- مقرون‌به‌صرفه: امکان استفاده از زیرساخت شبکه استاندارد و کاهش هزینه‌های اولیه در بسیاری از پیاده‌سازی‌ها.
- مناسب برای Workloadهای متداول: گزینه‌ای کاربردی برای برنامه‌های سازمانی معمول، تخصیص سریع منابع و محیط‌هایی که سادگی مدیریت در آن‌ها اولویت دارد.
معایب (Cons)
- سربار دسترسی به Storage: درخواست‌های I/O از لایه‌های فایل‌سیستم و پروتکل‌های شبکه عبور می‌کنند که می‌تواند سربار پردازشی بیشتری ایجاد کند.
- افزایش احتمالی تأخیر: پردازش درخواست‌ها و مدیریت Metadata در لایه‌های مختلف، به‌ویژه هنگام افزایش بار کاری، ممکن است باعث افزایش یا نوسان تأخیر (I/O Latency) شود.
- چالش در Workloadهای پرتراکم: حفظ عملکرد پایدار در محیط‌هایی با حجم بالای عملیات I/O ممکن است به بهینه‌سازی بیشتری در شبکه، فایل‌سیستم و منابع Storage نیاز داشته باشد.
این محدودیت‌ها به معنای نامناسب‌بودن NAS برای Workloadهای سنگین نیستند. سربار و گلوگاه I/O در هر دو معماری NAS و SAN ممکن است رخ دهد و نوع و شدت آن به پروتکل، تجهیزات و طراحی زیرساخت وابسته است. در مقابل، SAN با ارائه منابع Storage در سطح بلوک، معماری متفاوتی برای پاسخ‌گویی به نیازهای محیط‌های مجازی‌سازی فراهم می‌کند.
پیشنهاد مطالعه:
مجازی‌سازی با SAN؛ مزایا و معایب
در معماری SAN، منابع Storage از طریق پروتکل‌هایی مانند iSCSI و Fibre Channel در سطح بلوک در اختیار Hypervisor قرار می‌گیرند. در این روش، Hypervisor می‌تواند منابع Storage راه‌دور را مانند دیسک‌های محلی شناسایی کند و فایل‌سیستم یا ساختار ذخیره‌سازی موردنیاز خود را روی آن‌ها مدیریت کند.

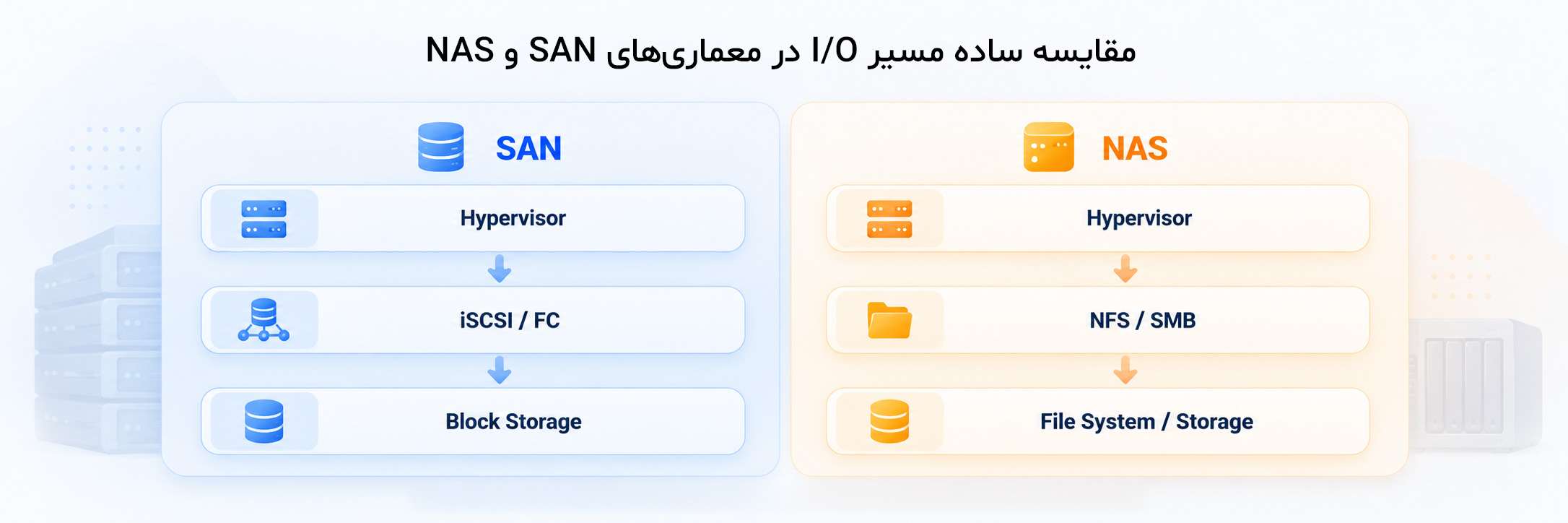

نمای ساده‌شده تفاوت دسترسی File-Level و Block-Level؛ این نمودار مقایسه کارایی یا نمایش تمام لایه‌های پردازش I/O نیست.
مزایای SAN در مجازی‌سازی (Pros)
دسترسی Block-Level به Hypervisor امکان می‌دهد فایل‌سیستم و ساختار ذخیره‌سازی موردنیاز ماشین‌های مجازی را متناسب با قابلیت‌های پلتفرم مجازی‌سازی مدیریت کند. این ویژگی می‌تواند به مدیریت بهینه‌تر منابع Storage و پردازش درخواست‌های پرتکرار I/O کمک کند.
در محیط‌های مجازی‌سازی پرتراکم، ماشین‌های مجازی مختلف ممکن است به‌صورت هم‌زمان درخواست‌های I/O متعددی ارسال کنند. این موضوع به‌ویژه در پایگاه‌های داده عملیاتی (Production) و Workloadهایی با الگوهای ترکیبی خواندن و نوشتن اهمیت دارد.
SAN با فراهم‌کردن دسترسی Block-Level، امکان طراحی و بهینه‌سازی زیرساخت برای عملیات I/O تصادفی و پرتکرار را فراهم می‌کند. در صورت پیکربندی صحیح، این معماری می‌تواند عملکردی با تأخیر کم و قابل پیش‌بینی برای Workloadهای حساس ارائه دهد.
البته عملکرد نهایی به عواملی مانند نوع دیسک‌ها، توان پردازشی سیستم Storage، ظرفیت شبکه، میزان IOPS و پیکربندی زیرساخت وابسته است. بنابراین SAN در تمام شرایط لزوماً سریع‌تر از NAS نیست و مزیت عملکردی آن باید متناسب با نوع Workload و شرایط واقعی زیرساخت ارزیابی شود.
در زیرساخت‌های سازمانی، افزایش تعداد ماشین‌های مجازی معمولاً با افزایش تقاضا برای ظرفیت Storage و توان پردازش عملیات I/O همراه است. در چنین شرایطی، امکان تخصیص و مدیریت منابع متناسب با نیاز Workloadهای مختلف اهمیت پیدا می‌کند.
معماری SAN امکان ارائه و مدیریت منابع Block-Level را برای چندین Host فراهم می‌کند. این ویژگی در کنار طراحی مناسب ظرفیت، توان عملیاتی و مسیرهای ارتباطی، می‌تواند از تجمیع Workloadهای متعدد در محیط‌های مجازی‌سازی پرتراکم پشتیبانی کند.
در نتیجه، SAN می‌تواند بستر مناسبی برای اجرای پایگاه‌های داده بزرگ و سایر سرویس‌های حیاتی (Mission-Critical) باشد که به منابع Storage با عملکرد پایدار نیاز دارند.
در زیرساخت‌های مجازی‌سازی سازمانی، معمولاً چندین Host برای اجرای ماشین‌های مجازی به منابع Storage مشترک دسترسی دارند. هماهنگی صحیح این دسترسی‌ها برای جلوگیری از تداخل عملیات و حفظ یکپارچگی داده‌ها ضروری است.
معماری SAN امکان ارائه منابع Block-Level مشترک به چندین Host را فراهم می‌کند. در این محیط‌ها، سازوکارهای قفل‌گذاری و هماهنگی دسترسی در Hypervisor و فایل‌سیستم کلاستری به مدیریت ایمن منابع کمک می‌کنند.
این ساختار، در کنار قابلیت‌های Hypervisor و با رعایت پیش‌نیازهای زیرساخت، می‌تواند از انتقال زنده ماشین‌های مجازی (Live Migration) میان Hostها پشتیبانی کند. در این فرایند، ماشین مجازی بدون نیاز به خاموش‌شدن منتقل می‌شود؛ بااین‌حال، بسته به پلتفرم و شرایط انتقال، ممکن است وقفه کوتاهی در اجرای آن رخ دهد.
البته Live Migration مختص SAN نیست و در برخی پلتفرم‌های مجازی‌سازی با Storage مبتنی بر NAS نیز پشتیبانی می‌شود. مزیت SAN در این زمینه، فراهم‌کردن معماری Block-Level مناسب برای مدیریت منابع مشترک در محیط‌های کلاستری است.
در محیط‌های Mission-Critical، قطع ارتباط Host با Storage می‌تواند باعث اختلال در عملکرد ماشین‌های مجازی و توقف سرویس‌های سازمانی شود.
یکی از مزایای SAN، امکان استفاده از مسیرهای دسترسی افزونه و قابلیت Multipathing است. در این روش، چندین مسیر ارتباطی میان Host و Storage تعریف می‌شود تا در صورت خرابی یکی از مسیرها، ارتباط از طریق مسیر جایگزین ادامه پیدا کند.
پیاده‌سازی صحیح Multipathing در کنار تجهیزات و مسیرهای ارتباطی افزونه می‌تواند نقاط شکست منفرد (Single Points of Failure) در مسیر دسترسی را کاهش دهد و به حفظ تداوم سرویس کمک کند.
این قابلیت به‌ویژه برای سازمان‌هایی اهمیت دارد که توقف سرویس می‌تواند خسارت‌های عملیاتی و مالی قابل‌توجهی ایجاد کند. البته Multipathing جایگزین High Availability در سطح سیستم Storage نیست و برای محافظت در برابر خرابی سایر اجزای زیرساخت، طراحی افزونه متناسب نیز ضروری است.
افزونگی مسیر مختص SAN نیست؛ در NAS نیز بسته به پروتکل، نسخه و پشتیبانی Host و Storage، قابلیت‌هایی مانند Multipathing در NFS v4.1 قابل‌استفاده‌اند.
معایب SAN در مجازی‌سازی (Cons)
با وجود مزایای SAN در زمینه عملکرد و دسترس‌پذیری، بهره‌مندی از این قابلیت‌ها نیازمند طراحی و پیکربندی صحیح زیرساخت است. در مقایسه با بسیاری از پیکربندی‌های NAS، راه‌اندازی SAN ممکن است پیچیدگی فنی و هزینه اولیه بیشتری داشته باشد.
- پیچیدگی پیکربندی و مدیریت: پیاده‌سازی SAN شامل فعالیت‌هایی مانند ایجاد و مدیریت LUNها، تخصیص منابع Block-Level، تنظیم مسیرهای دسترسی و پیکربندی Multipathing است. انجام صحیح این فرایندها به دانش تخصصی در زمینه Storage، شبکه و Hypervisor نیاز دارد.
- هزینه راه‌اندازی بالاتر: بسته به معماری انتخاب‌شده، ممکن است پیاده‌سازی SAN به تجهیزات ارتباطی اختصاصی، شبکه Storage مجزا یا سخت‌افزارهای سازگار نیاز داشته باشد. این موارد می‌توانند هزینه اولیه زیرساخت را افزایش دهند.
البته میزان پیچیدگی و هزینه در تمام پیاده‌سازی‌های SAN یکسان نیست و به نوع پروتکل، تجهیزات و طراحی زیرساخت بستگی دارد.
در کنار این ملاحظات، انتخاب نرم‌افزار Storage نیز اهمیت دارد؛ زیرا قابلیت‌های آن در ارائه منابع Block-Level، حفاظت از داده‌ها و انعطاف‌پذیری سخت‌افزاری می‌تواند بر نحوه پیاده‌سازی و مدیریت زیرساخت تأثیر بگذارد.
بخش سوم | از معماری تا راهکار اجرایی
با نقش Open-E JovianDSS در پیاده‌سازی SAN و مسیر بررسی نیازهای زیرساخت سازمان آشنا می‌شویم.
- نقش Open-E JovianDSS در پیاده‌سازی
- SAN برای مجازی‌سازی جمع‌بندی
- مشاوره تخصصی SAN Storage
نقش Open-E JovianDSS در پیاده‌سازی SAN برای مجازی‌سازی
Open-E JovianDSS یک راهکار Software-Defined Storage مبتنی بر Linux و ZFS است که با پشتیبانی از پروتکل‌هایی مانند iSCSI و Fibre Channel، منابع Storage را در سطح بلوک (Block-Level) در اختیار Hostهای مجازی‌سازی قرار می‌دهد. این نرم‌افزار با امکان استفاده از سخت‌افزارهای سازگار و متنوع، انعطاف‌پذیری بیشتری در طراحی زیرساخت SAN فراهم می‌کند.
همچنین قابلیت‌های ZFS مانند بررسی یکپارچگی داده‌ها و Self-healing، در صورت وجود افزونگی مناسب، به شناسایی و اصلاح خودکار برخی خطاهای داده کمک می‌کنند. Open-E JovianDSS در پیکربندی‌های پشتیبانی‌شده و با Feature Pack و لایسنس متناسب، امکان پیاده‌سازی High Availability را نیز فراهم می‌کند. به این ترتیب، مزایای دسترسی Block-Level با قابلیت‌های حفاظت از داده و انعطاف‌پذیری سخت‌افزاری ترکیب می‌شوند تا بستری قابل‌اتکا برای محیط‌های مجازی‌سازی سازمانی فراهم شود.
جمع‌بندی
آنچه SAN را به گزینه‌ای مناسب برای مجازی‌سازی سازمانی تبدیل می‌کند، تنها دسترسی به داده‌ها در سطح بلوک نیست؛ بلکه مجموعه‌ای از قابلیت‌های مرتبط با عملکرد، مدیریت منابع مشترک و دسترس‌پذیری Storage است.
اگرچه NAS همچنان راهکاری قابل‌اعتماد و مقرون‌به‌صرفه برای بسیاری از Workloadهای عملیاتی محسوب می‌شود، SAN می‌تواند در محیط‌های پرتراکم و حساس به تأخیر، بستر مناسب‌تری برای دستیابی به عملکرد پایدار و قابل پیش‌بینی فراهم کند؛ مشروط بر اینکه زیرساخت متناسب با نیاز Workloadها طراحی و پیکربندی شده باشد.
در این میان، Open-E JovianDSS با ترکیب معماری SAN، قابلیت‌های ZFS و انعطاف‌پذیری در انتخاب سخت‌افزار، امکان پیاده‌سازی زیرساخت Storage متناسب با نیازهای محیط‌های مجازی‌سازی سازمانی را فراهم می‌کند.
